20 Latihan Soal Unbk Mekanika Teknik

Agar rujukan pada diagram dibawah ini menjadi setimbang 20 Latihan Soal UNBK Mekanika Teknik


  1. Agar rujukan pada diagram dibawah ini menjadi setimbang, maka besar gaya pada titik B ialah ...
    Agar rujukan pada diagram dibawah ini menjadi setimbang 20 Latihan Soal UNBK Mekanika Teknik
    2. A. 35 N
    B. 25 N
    C. 30 N
    D. 32 N
    E. 12 N

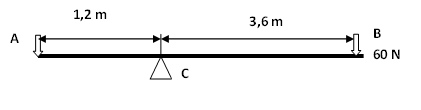

  2. Agar rujukan pada diagram dibawah ini menjadi setimbang, maka besar gaya pada titik A adalah…
    Agar rujukan pada diagram dibawah ini menjadi setimbang 20 Latihan Soal UNBK Mekanika Teknik
    3. A. 100 N
    B. 120 N
    C. 160 N
    D. 180 N
    E. 200 N
  3. Jika F1 = 10 N dan F2 = 12 N, besanya sudut ialah 600, maka besarnya FR adalah….
    Agar rujukan pada diagram dibawah ini menjadi setimbang 20 Latihan Soal UNBK Mekanika Teknik
    4. A. 19,08 N
    B. 35,05 N
    C. 12,04 N
    D. 13,08 N
    E. 10,04 N
  4. Suatu bidang kontruksi mendapatkan gaya sebesar F1 = 40 N dan F2 = 5 0N dan membentuk sudut 30o, , maka besar resultan gaya ialah ….
    5. A. 86,97 N
    B. 85,54 N
    C. 84,34 N
    D. 83,23 N
    E. 82,10 N
  5. Untuk mengendurkan sebuah mur, diharapkan sebuah gaya tekan sebesar 15N. Jika panjang tangkai kunci 30 cm. Momen yang harus diberikan ketika menekan kunci tersebut ialah …
    6. A. 40 Nm
    B. 50 Nm
    C. 60 Nm
    D. 70 Nm
    E. 80 Nm
  6. Sebuah baja bisa menahan beban tarikan sebesar  10.000 N. Jika kekuatan tarikan baja tersebut ialah sesebesar 7,5 x 107 N/m2 dan nilai untuk  = 3.14. Maka berapakah diameter baja tersebut?
    7. A. 1,3 x 10-2 N/m2
    B. 1,4 x 10-2 N/m2
    C. 1,5 x 10-2 N/m2
    D. 1,6 x 10-2 N/m2
    E. 1,7 x 10-2 N/m2
  7. Sebuah balok mempunyai penampang bantalan berbentuk segitiga sama sisi dengan lebar dan tinggi balok masing-masing sebesar 200 mm dan 300 mm. Jika balok tersebut akan dipakai untuk menahan beban geser sebesar 20 kN, maka berapakah besar tegangan geser yang ditimbulkan balok tersebut?
    8. A. 145,67 kN/m2
    B. 456,67 kN/m2
    C. 354,65 kN/m2
    D. 666,67 kN/m2
    E. 1125 kN/m2
  8. Sebuah balok mempunyai penampang bantalan berbentuk segitiga sama sisi dengan lebar dan tinggi balok masing-masing sebesar 100 mm dan 400 mm. Jika balok tersebut akan dipakai untuk menahan beban geser sebesar 15 kN, maka berapakah besar tegangan maksimum yang ditimbulkan balok tersebut?
    9. A. 145,67 kN/m2
    B. 456,67 kN/m2
    C. 354,65 kN/m2
    D. 666,67 kN/m2
    E. 1125 kN/m2
  9. Ketika dalam perjalanan pulang ban kiri kendaraan beroda empat Andi pecah dan memerlukan pergantian ban. Untuk mengangkat kendaraan beroda empat tersebut Andi memakai dongkrak yang panjang tuasnya 800 mm dan torsi yang dibutuhkan ialah 600 Nm, maka berapakah besar gaya yang harus Andi keluarkan biar kendaraan beroda empat tersebut terangkat?
    10. A. 450 N
    B. 750 N
    C. 850 N
    D. 960 N
    E. 1000 N
  10. Sebuah batang lingkaran dengan diameter 40 mm harus menahan beban tarik sebesar 4000 N dan nilai π =3,14, maka besar tegangan tarik yang terjadi ialah  ….
    11. A. 318,47 N/cm2
    B. 636,94 N/cm2
    C. 638,94 N/cm2
    D. 1.272,88 N/cm2
    E. 1.878,89 N/cm2
  11. Sebuah poros kendaraan terbuat dari materi St. 50 harus menahan beban tekan sebesar 1500 N dan faktor keamanan s = 3, maka besar diameter poros tersebut ialah ….
    12. A. 1,0 cm
    B. 2,0 cm
    C. 3,0 cm
    D. 4,0 cm
    E. 5,0 cm
  12. Sebuah poros dengan materi St 41 harus menahan beban tekan sebesar 1000 N dan factor kemanan yang diminta ialah v = 5, maka besar diameter poros biar sanggup menahan beban tarik tersebut ialah ?
    13. A. 1,0 cm
    B. 1,1 cm
    C. 1,26 cm
    D. 2,25 cm
    E. 3,31 cm
  13. Sebuah pipa terbuat dari besi tuang mempunyai diameter luar dan diameter dalam masing-masing sebesar 800 mm dan 600 mm. Bila pipa tersebut menahan beban aksial sebesar 100 N dengan nilai( π = 3.14) berapakah tegangan normal yang pada pipa tersebut?
    14. A. 354.959 N/m²
    B. 454.959 N/m²
    C. 554.959 N/m²
    D. 654.959 N/m²
    E. 454.959 N/m²
  14. Suatu pipa persegi terbuat dari baja tuang Stg 45 dengan factor koreksi ialah 3. Bila pipa tersebut mengalami beban aksial sebesar 1500 N berapakah besar luas penampang besi tersebut?
    15. A. 1,0 x 10⁻⁴ m²
    B. 1,2 x 10⁻⁴ m²
    C. 1,3 x 10⁻⁴ m²
    D. 1,4 x 10⁻⁴ m²
    E. 1,5 x 10⁻⁴ m²
  15. Sebuah pipa berbentuk lingkaran. Bila pipa tersebut mengalami tegangan tekan sebesar 4,1 x 107 N/m2 beban aksial sebesar 1000 N berapa luas penampang pipa tersebut?
    16. A. 0,4 x 10⁻⁵ m²
    B. 1,4 x 10⁻⁵ m²
    C. 1,2 x 10⁻⁵ m²
    D. 2,4 x 10⁻⁵ m²
    E. 2,8 x 10⁻⁵ m²
  16. Sifat mekanik material diantaranya ialah kekuatan (strength). Pada pekerjaan pemesinan symbol baja karbon St 37 mempunyai makna ….
    17. A. baja karbon dengan tegangan patah/tarik sebesar 3,7 kgf/m2
    B. baja karbon dengan tegangan patah/ tarik sebesar 3,7  kgf/mm2
    C. baja karbon dengan tegangan patah/ tarik sebesar 3,7 x 107 kgf/cm2
    D. baja karbon dengan tegangan patah/ tarik sebesar 3,7 x 107 kgf/mm2
    E. baja karbon tersebut bisa mendapatkan beban tarik sebesar 37 kgf setiap mm2
  17. Jika gaya diukur dalam N dan luas penampang dalam m2 maka satuan dari tegangan ialah …
    18. A. N/m2
    B. N/m3
    C. kg/m3
    D. kg/m3
    E. kg/m3
  18. Suatu baja silindris dengan diameter 25,4 mm harus menahan sebuah beban tarik sebesar 1500 N, maka besar tegangan tarik yang bekerja pada baja tersebut ialah ….
    19. A. 45,0 N/m2
    B. 49,0 N/m2
    C. 55,0 N/m2
    D. 59,0 N/m2
    E. 65,0 N/m2
  19. Modulus elastisitas baja rata-rata sama dengan 205.000 Mpa. Berapakah regangan kawat berdiameter 2,5 mm dengan panjang 4 m, bila dikenai bebas sebesar 50.000 N?
    20. A. 47,776 N/m2
    B. 48,776 N/m2
    C. 49,776 N/m2
    D. 50,776 N/m2
    E. 51,776 N/m2
  20. Seorang pekerja tambang gas alam akan membuka sebuah katup gas biar gas tersebut sanggup mengalir. Katup gas akan terbuka kalau dibuka secara manual dengan cara memutar pembuka katup yang berbentuk lingkaran kea rah kanan. Bila diketahui diameter lingkaran pembuka katub ialah 500 mm dan gaya kopel yang bekerja sebesar 250 N,maka hitung berapa besar torsi yang dihasilkan!
    21. A. 125 N
    B. 130 N
    C. 135 N
    D. 140 N
    E. 145 N



    Selamat Mengerjakan
    Semoga Lulus UNBK
