Latihan Soal Dan Pembahasan Ujian Nasional Teori Kejuruan Tpm Paket 3

Kemampuan material untuk menahan tegangan tanpa kerusakan disebut ....

A. Kekuatan (strenght)

B. kekerasan (hardness)

C. Kakuan

D. kelelahan

E. elastisitas

Bagian bengkokan pada pipa gas yang dicat, gampang berkarat. Hal ini disebabkan oleh ....

A. panas sinar matahari

B. udara kering

C. tegangan dalam pipa

D. pengecatan yang tidak merata

E. ada pedoman gas di dalamnya

Perhatikan gambar berikut ....

Jika tegangan listrik sebesar 24 volt dan besar tahananya R₁ = 4 Ohm dan R₂ Ohm maka besar arus listrik yang mengalir pada rangkaian tersebut yaitu ....

A. 2 A

B. 3 A

C. 4 A

D. 5 A

E. 6 A

agar hasil permukaan benda kerja tidak cacat, maka pada cara penjepitan atau pencekamannya biasanya dilindungi dengan materi pelapis ....

A. logam lunak

B. logam keras

C. kain keras

D. kain halus

E. kayu

logam yang dipakai untuk adonan pada pembuatan pahat bubut yaitu sebagai berikut, Kecuali ....

A. nikel

B. plumbum

C. kromium

D. wolfram

E. vanadium

Bahan logam yang banyak dipergunakan sebagai materi solder dan materi pesawat terbang yaitu ...

A. timah hitam (lead) dan baja

B. timah hitam (lead) dan aluminium

C. aluminium dan baja

D. baja dan kromium

E. baja dan seng

Salah satu proses pengolahan baja dikerjakan pada dapur tinggi. Hasil yang diperoleh pada proses dapur tinggi yaitu ....

A. perak

B. tembaga

C. kuningan

D. besi kasar

E. aluminium

Untuk mengebir materi logam ferro, besi tuang dan besi tempa, maka sudut mata bor yang dipakai sebesar ...

A. 30°

B. 80°

C. 110°

D. 118°

E. 130°

Andi akan menciptakan lubang dengan mata bor berdiameter 7 mm dan Budi dengan bor berdiameter 9 mm pada materi yang sama terbuat dari baja dan kecepatan potong (CS) 21 m/ menit. Perbedaan jumlah putaran antara kedua bor tersebut yaitu ....

A. 42 rpm

B. 104 rpm

C. 212 rpm

D. 336 rpm

E. 420 rpm

Alat pelindung diri (APD) yang dipakai untuk melindungi operator dikala mengerjakan sesuatu yang berdampak bising yaitu ....

A. wearpack

B. head protection

C. eyes protection

D. hearing protection

E. Hand protection

Hasil pengukuran micrometer dengan ketilitian 0,01 mm yang ditunjukkan oleh gambar beikut yaitu ....

A. 10,45 mm

B. 11,48 mm

C. 11,98 mm

D. 12,45 mm

E. 12,98 mm

Alat lukis benda kerja yang dipakai dalam kerja kursi untuk menandai titik sentra lubang yang akan dibor yaitu ...

A. jangka

B. bor senter

C. penggores

D. penitik pusat

E. jangka tongkat

Sebuah poros terbuat dari baja ST 41 harus menahan beban tarik sebesar 2.000 kg dengan faktor keamanan (s) = 3 semoga sanggup menahan beban tarik tersebut, maka besar diameter poros yang dipakai yaitu ....

A. 1,37 cm

B. 1,67 cm

C. 1,76 cm

D. 2,37 cm

E. 6,00 cm

Suatu gambar suaian poros dengan lubang mempunyai ukuran ⌀ 40 H7/k6, pengertian dari ukuran tersebut yaitu ....

A. ukuran diameter nominal lubang dan poros ⌀40 dengan toleransi h7/k6

B. ukuran diameter nominal poros ⌀40 berada pada kawasan toleransi k kualitas 6 dan lubang ⌀40 berada pada kawasan toleransi h kualitas 7

C. ukuran diameter nominal lubang ⌀40 berada pada kawasan h dengan toleransi 7 dan poros ⌀40 berada pada kawasan toleransi k kualitas 6

D. ukuran diameter nominal poros ⌀40 berada pada kawasan toleransi h kualitas 7 dan lubnag ⌀40 berada pada kawasan toleransi k kualitas 6

E. ukuran diameter nominal lubang ⌀40 berada pada kawasan toleransi h kualitas 7 dan poros ⌀40 berada pada kawasan toleransi k kualitas 6

Alat perkakas tangan yang dipakai untuk menciptakan ulir dalam secara manual yaitu ....

A. snei

B. tap

C. bor

D. kikir

E. pahat ulir

Perhatikan gambar berikut!

Besar toleransi dari penunjukkan ukuran tersebut yaitu ....

A. 0,014 mm

B. 0,021 mm

C. 0,035 mm

D. 0,049 mm

E. 0,121 mm

Untuk mereamer lubanh 12H7 pada pekerjaan bubut, terlebih dahulu dibor (drill) dengan mata bor ....

A. 10,8

B. 11,5

C. 11,8

D. 12,0

E. 12,2

Gambar pandangan dengan metode proyeksi amerika (Proyeksi Kuandan III) berikut dari suatu gambar pictorial dibawah ini yaitu ....

Alat kelengkapan mesin bubut yang dipakai untuk mencekam benda yang tipis dan tidak beraturan yaitu ....

Cara membubut tirus pada lubang pendek, sanggup dikerjakan dengan jalan ....

A. memiringkan eretan memanjang

B. memiringkan tool holder

C. menggeser eretan atas

D. memiringkan pahat

E. memiringkan tool post

Benda kerja ibarat pada gambar dibawah akan dibubut tirus dengan menggeser derajat eretan atas, besar sudut pergeserannya adalah

A. 20°

B. 30°

C. 45°

D. 60°

E. 90°

Untuk emembubut ulir M10 x 1.5, kisar ulir yang dipakai pada mesin yaitu ....

A. 0,75 mm

B. 1,50 mm

C. 8,50 mm

D. 10,0 mm

E. 11,5 mm

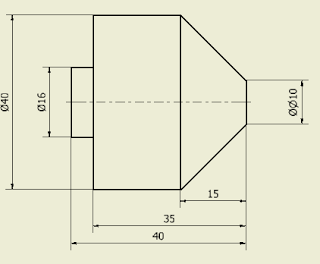

Perhatikan gambar berikut ini!

Tirus gambar diatas jarak pergeseran untuk memebubut kepala lepas yaitu ....

A. 3,0 mm

B. 4,5 mm

C. 5,3 mm

D. 6,6 mm

E. 7,3 mm

Sebuah baja lunak berdiameter 40 mm akan dibor dengan diameter bor ⌀ 10 mm dengan kecepatan potong Cs = 25 m/ menit, secara teoritis putaran mesinnya adalah....

A. 199, 04 putaran/menit

B. 264, 68 putaran/menit

C. 398, 09 putaran/menit

D. 796, 18 putaran/menit

E. 995, 20 putaran/menit

Bagian utama mesin frais ditujukan oleh abjad B pada gambar berikut mempunyai berfungsi sebagai ....

A. dudukan arbor

B. dudukan lengan

C. dudukan pisau frais

D. memasang ragum

E. memasang benda kerja

Arti simbol tanda pengerjaan yang ditunjukkan pada gambar dibawah ini adalah ....

A. proses pengerjaan dengan mesin frais

B. harus dikerjakan dengan mesin frais dengan harga kekasaran N7 dan feeding 0,2putaran/menit

C. harus dikerjakan dengan mesin frais dengan kawasan toleransi N7 dan tebal penyanyatan 0,2 mm

D. harus dikerjakan dengan mesin frais dengan harga kekasaran N7 dan di beri kelebihan ukuran 0,2 mm

E. harus dikierjakan dengan mesin frais dengan kawasan toleansi N7 dan di beri kelebihan ukuran 0,2 mm

Sebuah roda gigi lurus akan dibentuk pada mesin frais dengan jumlah gigi Z = 56, jikalau mesin frais tersebut memakai rasion kepala pembagi (i) sebesar 40:1, dan lubang piringan yang dipakai yaitu 21, maka putaran engkol kepala pembaginya yaitu ....

A. 5 jarak lubang

B. 15 jarak lubang

C. 21 jarak lubang

D. 1 putaran + 5 jarak lubang

E. 1 putaran + 15 jarak lubang

gambar pisau frais dibawah ini yang mempunyai fungsi untuk meratakan dan menyikukan dua bidang permukaan sekaligus yaitu ....

Perekat kerikil gerinda yang cocok untuk mengasah materi yang mempunyai sifat sensitif terhadap panas ibarat pisau frais, bor dan pahat HSS yaitu ....

A. karet

B. silikan

C. logam

D. bakelit

E. tembikar

Dalam pemilihan roda gerinda, kerikil gerinda dengan jenis butiran asah silicon carbida (SiC) baik dipakai untuk menggerinda jenis materi ...

A. HSS

B. keramik

C. baja paduan

D. aluminium

E. baja perkakas

Pada pengerjaan penggerindaan, untuk menggerinda benda kerja yang mempunyai diameter luar dalam jumlah yang banyak atau misal baik panjang maupun pendek, mesin gerinda yang dipakai yaitu ....

A. mesin gerinda datar

B. mesin gerinda silindris luar

C. mesin gerinda silindris dalam

D. mesin gerinda silindris universal

E. mesin gerinda silindris luar tanpa center

Perhatikan gambar berikut ini! Proses pengikiran ibarat yang ditunjukkan pada gambar beliau atas yaitu ....

Perhatikan gambar berikut!

Posisi pemegangan dan pementingan kikir ibarat gambar tersebut merupakan ....

A. pengikiran berat

B. pengikiran ringan

C. pengikiran sisi depan

D. pengikiran bidang kecil

E. pengikiran bidang lebar

Perintah siklus pengasaran/ roughing pada CNC GSK dan Sinumerik adalah....

A. G71

B. G01

C. G70

D. G76

E. G75

Untuk pembuatan roda gigi lurus dengan diameter bakalan roida gigi (DI) =72 dan modul yang dipakai (m) = , maka jumlah gigi (Z) roda gigi tersebut yaitu ....

A. 22 buah

B. 24 buah

C. 36 buah

D. 44 buah

E. 72 buah

Pada pengoperasian mesin CNC sebelum menjalankan aktivitas perlu dilakukan langkah dry run, tujuan melaksanakan langkah tersebut yaitu ....

A. mengetahui kesalahan ketik

B. mengetahui kesalahan dimensi

C. mengetahui kesalahan gerak pahat

D. mengetahui kesalahan pembacaan

E. mengetahui kesalahan format dan bahasa program

Metode pemograman CNC dimana titik rujukan selalu tetap untuk semua geakan yaitu ....

A. relatif

B. absoulut

C. offset tool

D. zerro point

E. incremantal

Perhatikan gambar berikut ini!

Jika asutan F=60 mm/menit, maka pemograman system absoulut pada gerakan penyayatan pahat dari posisi di titik A menuju titik B yaitu ....

A. G02 X26 Z-5 F60

B. G03 X26 Z-5 F60

C. G02 X16 Z-8 F60

D. G03 X16 Z-8 F60

E. G02 X26 Z-8 F60

Urutan intruksi pengoperasian mesin CNC yang benar yaitu ....

A. memasukkan program, uji jalan program, uji lintasan pahat, pemasangan benda kerja, penempatan pahat pada posisi awal jalan, jalankan aktivitas CNC

B. memasukkan program, pemasangan benda kerja, uji jalan program, uji lintasan pahat, penempatan pahat pada posisi awal jalan, uji jalan program, jalan kan aktivitas cnc

C. memasukkan program, pemasangan benda kerja, uji lintasan pahat, uji jalan program, penempatan pahat pada posisi awal jalan, jalankan aktivitas cnc

D. memasukan program, penempatan pahat pada posisi awal jalan, pemasangan benda kerja, uji jalan program, uji lintasan pahat, jalankan program

E. memasukkan program, uji lintasan pahat, penempatan pahat pada posisi awal jalan, pemasangan benda kerja, uji jalan program, jalankan program

Apabila akan mengerjakan pembubutan pada mesin bubut CNC, kecepatan putar sanggup diatur dengan menekan tombol ....

A. Saklar utama/ main switch

B. Energensi

C. saklar kecepatan putar

D. saklar layanan posisi mesin

E. saklar operasi mesin /operation switch

============================== Semoga Sukses ========================
