Tips Gampang Menggambar Baut Pada Inventor Professional Memakai Sajian Thread

Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
Guru Vokasi - Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan. Baut mempunyai fungsi sebagai pengunci untuk merekatkan 2 sambungan. Sehingga menurut fungsi tersebut sebagai seorang yang menekuni teknik pemesinan wajib untuk dapat menggambarnya baik secara manual maupun dengan derma software gambar.
Pada Tutorial kali ini aku akan membuatkan bagaimana menciptakan baut memakai Software Autodesk Inventor pro. Ada tiga teknik untuk mengambar baut memakai software autodesk invetor pro; yang Pertama menggunakan akomodasi dari software Autodesk Inventor Proffesional (Thread) , Kedua menggunakan plugin tambahan (Cool Orange Thread Modeler), dan Ketiga menggunakan akomodasi coil pada autodesk inventor proffesional.
Pada artikel kali ini aku akan membahas menciptakan mur dan baut memakai Thread pada Autodeks Inventor Proffesional. Berikut langkah-langkahnya proses penggambara mur pada asutodeks inventor Proffesional.
  1. Jalankan software Autodesk Inventor Proffesional dengan menekan tombol windows dan pada all jadwal cari software autodeks inventor Proffesional dan klik dua kali untuk menjalankannya tunggu hingga software nya berjalan.
  2. Klik panel sket untuk memilih sumbu yang akan dipakai untuk menggambar. Pilih plane sesuai dengan kebutuhan penggambaran anda.
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Panel Scetch Autodesk Inventor Proffesional
    3. Setelah anda mengklik plane sket, akan keluar tampilan menyerupai dibawah ini
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Workspace Autodeks Inventor Proffesional
    4. Langkah berikutnya kita menciptakan kepala baut memakai perintah Circle.
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Perintah Circle pada Autodeks Inventor Proffesional
    5. Buat bulat dengan diameter 24 mm menyerupai gambar dibawah ini
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Lingkaran diameter 24 mm
    6. Setelah itu klik hidangan 3d model dan extrude sebesar 7.5 mm menyerupai tumpuan gambar dibawah ini
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Extrude Object sebesar 7.5 mm
    7. Champer bab ujung silinder dengan panjang 1.5 dan sudut nya sebesar 30 derajat
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Besar dan panjang sudut champer
    8. Klik bab muka silinder dan sesudah itu klik start 2D sketch sampai keuar gambar grid diatas muka silinder
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Klik muka silinder

    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Setelah diklik Sceth keluar grid

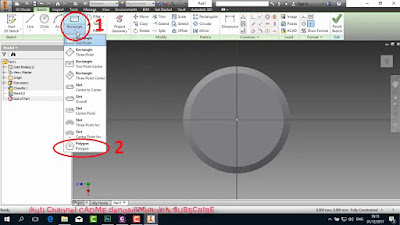

    9. Buat persegi enam dengan cara mengklik anak panah kebawah pada rectangle pilih poligon untuk menciptakan persegi enam
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Membuat Persegi Enam
    10. Pada hidangan tab poligon jikalau anda ingin menciptakan persegi enam maka ketik 6 pada kolom yang telah diberikan sesudah itu klik sentra bulat dan tarik sisi poligon hingga sisi luar poligon
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Membuat Poligon
    11. Setelah itu buat bulat bebas dengan ukuran melebihi silinder yang telah kita buat, fungsi dari bulat ini nanti dipakai untuk memotong (CUT) agar membentuk profil kepala baut
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Membuat bulat luar untuk memotong
    12. Setelah itu klik ruang antara bulat dan poligon untuk melaksanakan proses pemotongan (cut). Pada kolom cut isi dengan 7.5 mm sesudah itu klik centang untuk mengeksekusinya
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Pemotongan dengan hidangan cut antara ruang bulat luar dan poligon
    13. Klik pada ujung sisi bulat lainnya dan pilih start 2D sketch untuk menciptakan profil bulat yang kedepannya nanti akan dipakai untuk mengambar batang baut.

    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Buat Lingkaran pada ujung lainnya
    14. Klik Extrude dan isi kolom extrude sebesar 50 mm jikalau sudah klik tanda centang
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Extrude sebesar 50 mm
    15. klik champer untuk menciptakan profile champer pada ujung batang baut
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Champer ujung batang baut
    16. Untuk menciptakan profile thread pada batang baut tersebut, anda cari hidangan thread didalam hole sesudah itu akan muncul hidangan untuk menciptakan baut,  jikalau sudah muncul anda cukup menseleksi bab yang akan dibentuk ulir.
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    Menut thread
    17. Jika anda tidak ingin menciptakan profil ulir secara penuh anda cukup menghilangkan tombol centang pada full lenght dan pada kolom lenght isi dengan panjang ulir yang dinginkan
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    full lenghtr
     18.  Untuk pengaturan spesifikasi ulir dapat dilihat pada hidangan specification, pada menut thread type berisi standart yang dipakai untuk menciptakan ulir. Size berfungsi untuk menciptakan ukuran ulir designation dipakai untuk memilih kisar ulir class berfungsi untuk memilih kelas dari ulir tersebut.
    Baut merupakan bab yang tidak terpisahkan didalam dunia teknik pemesinan Tips Praktis Menggambar Baut pada Inventor Professional Menggunakan Menu Thread
    setting ulir
    Terimakasih sudah membaca artikel aku hingga habis. Dibawah ini aku sertakan video tutorial sebagai sarana komplemen untuk artikel diatas. Bila masih ada permasalahan yang ingin ditanyakan dapat ditulis pada kolom komentar. Jangan lupa untuk membagikan artilel ini ke sobat anda.
